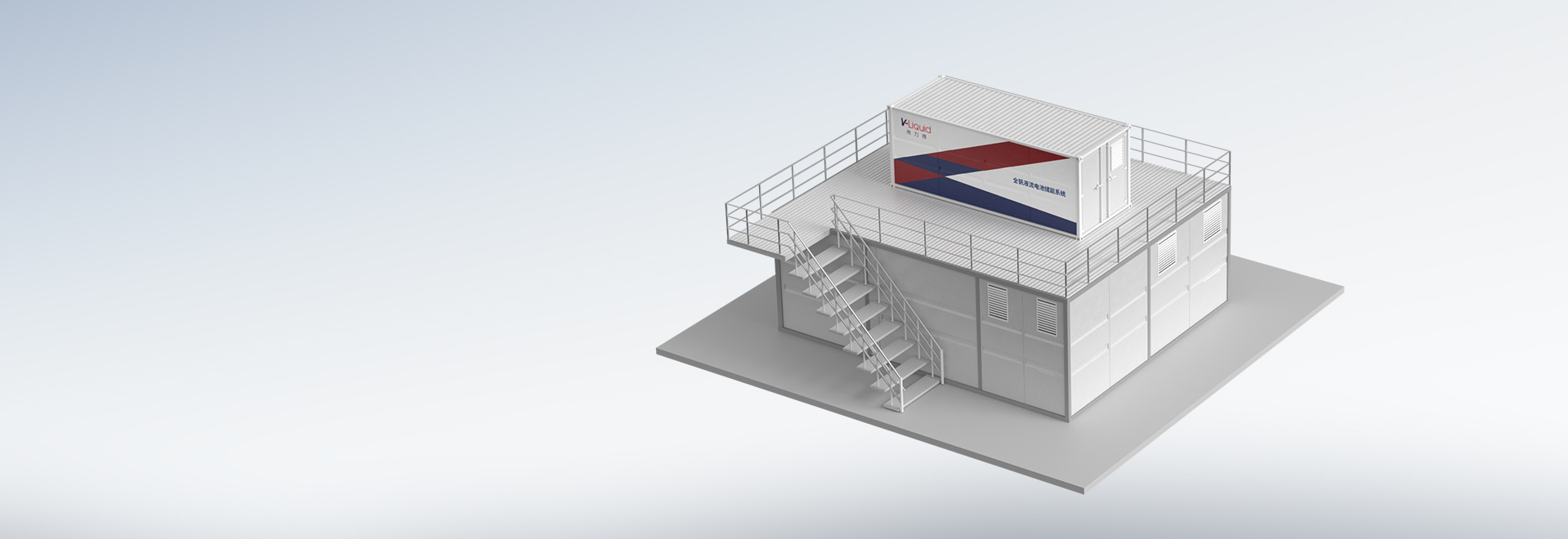

箱式M系列

双层集装箱模式是为满足大容量用电
兼具灵活性安装需求所设计。

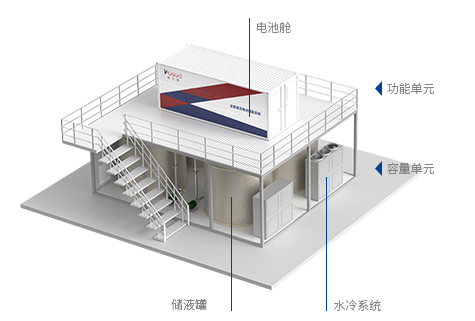

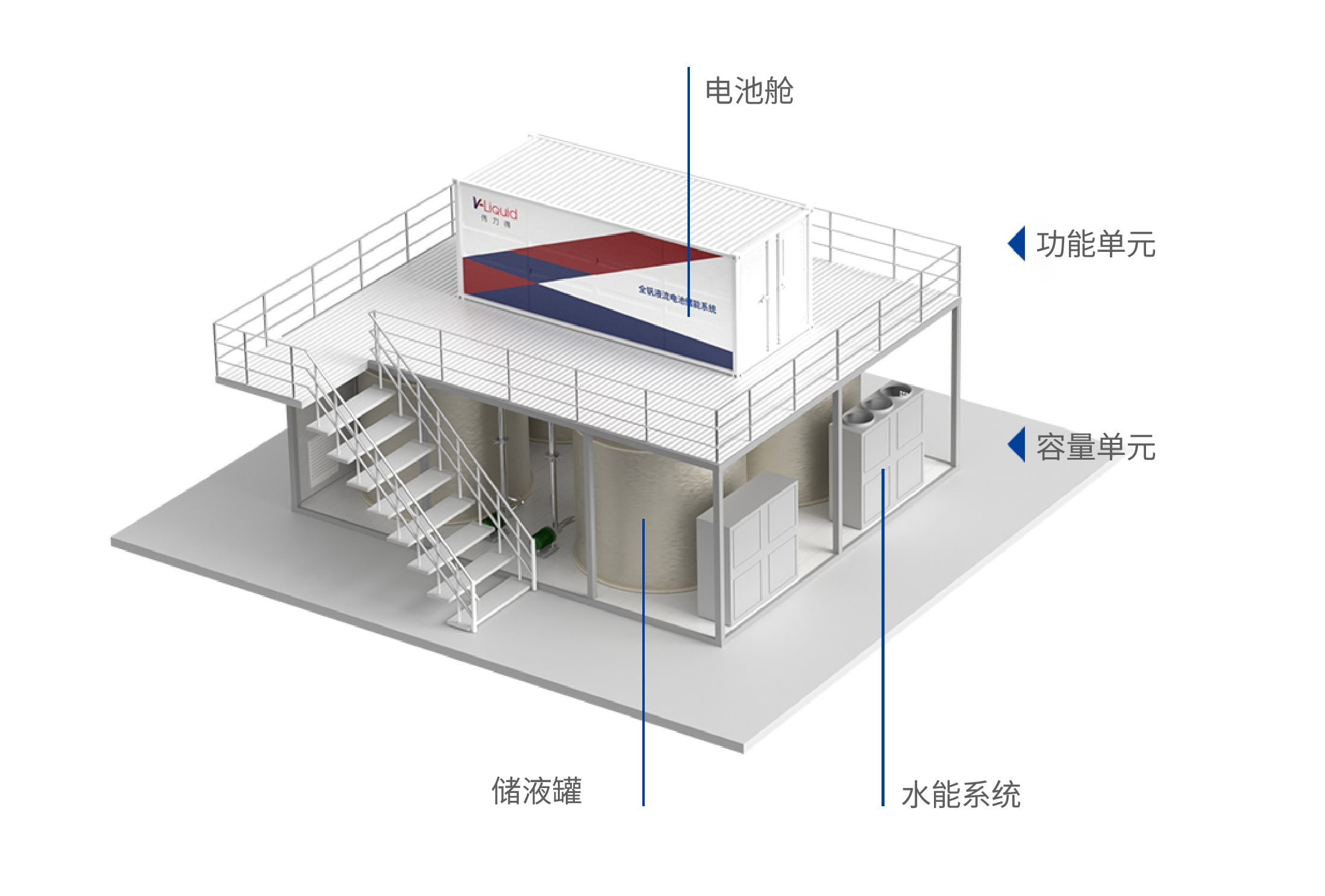

  • 标准电池模块

    分为上下两层结构。下层为容量单元，放置储液罐及温控系统;上层为功率单元，放置电池模块、电气及控制模块。

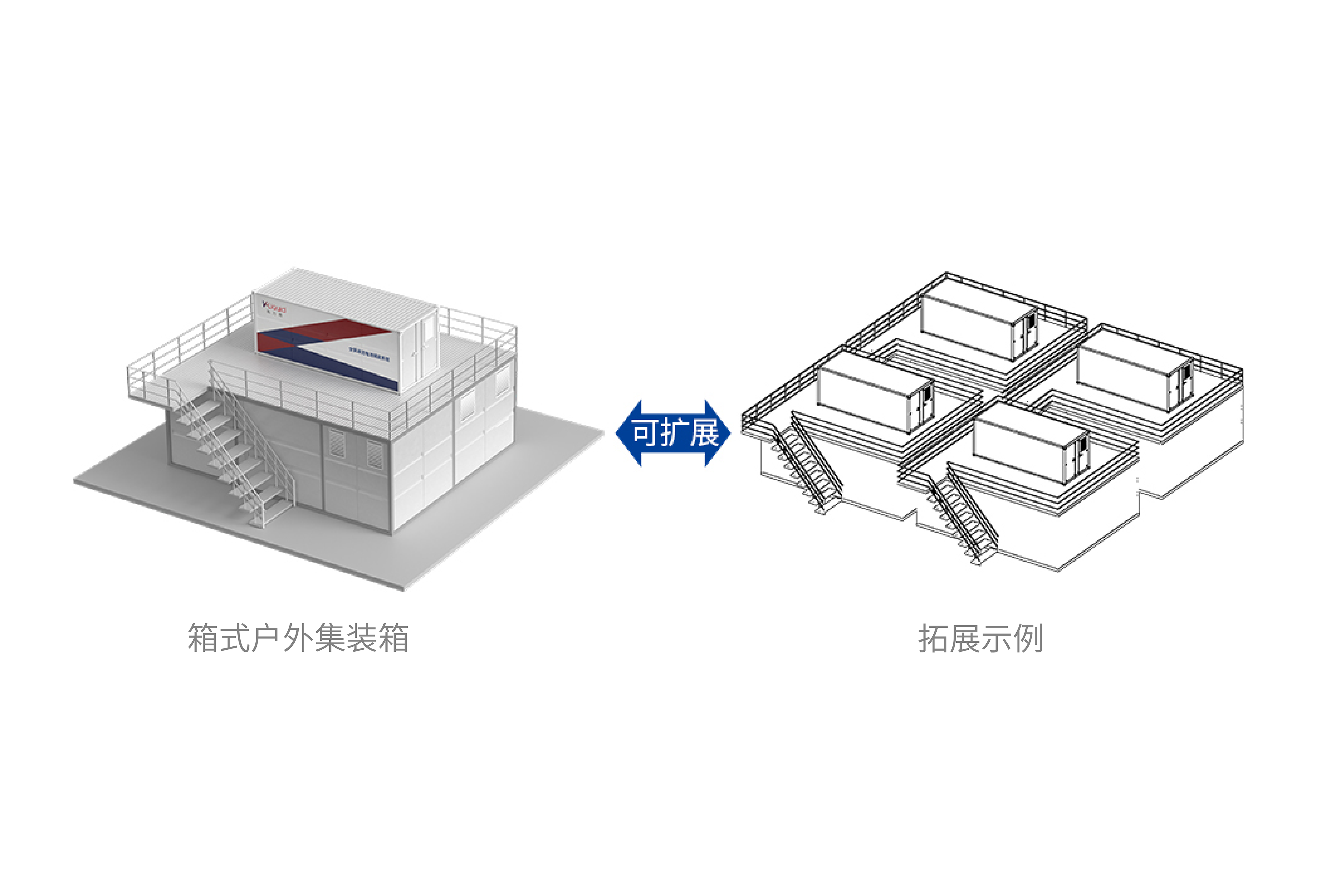

  • 户外箱式系统拓展示例

    户外箱式系统拓展示例，标准箱式电池模块，可通过扩展达到百MW级

产品参数

产品型号

M1000
 M1500
M2000
M2500

电气参数

额定功率1MW
1.5MW
2MW
2.5MW
建议容量1MWh-4MWh
1.5MWh-6MWh
2MWh-8MWh
2.5MWh-10MWh
AC电压42～66V
202～317V
403～633V
267～422V
AC电流238A
248A
248A
465A
额定频率50Hz
50Hz
50Hz
50Hz


物理参数

长度(mm)1050021000
21000
21000
宽度(mm)8000
8000
8000
16000
高度(mm)8200
9100
9100
9100


性能指标

DC效率≥80%
AC效率
≥65%(满足国标要求）
寿命
≥15000次，DOD深度100%，日历寿命＞25年
反应速度≤200ms


通讯

通讯接口RJ45/RS485


防护

防护等级IP30/IP54

相符性

符合标准GBT 32509-2016 全钒液流电池通用技术条件、GBT34866-2017 全钒液流电池安全要求


环境

环境温度-45℃～55℃
相对湿度5～95%
工作海拔＜2000m，高海拔按需定制。


保护功能

保护功能过、欠电压保护，过电流保护，相序故障保护，绝缘监测。


其他

冷却方式
液冷+风冷
运输方式可满足公路运输
